ERM-EB090a 鈦（圓盤(pán)）標(biāo)準(zhǔn)品由一個(gè)直徑40mm和高度20mm的添加雜質(zhì)的圓盤(pán)組成。CRM代碼(ERM-EB090a)和個(gè)人樣品編號(hào)被刻在光盤(pán)上。

安全信息通常的實(shí)驗(yàn)室安全預(yù)防措施適用。

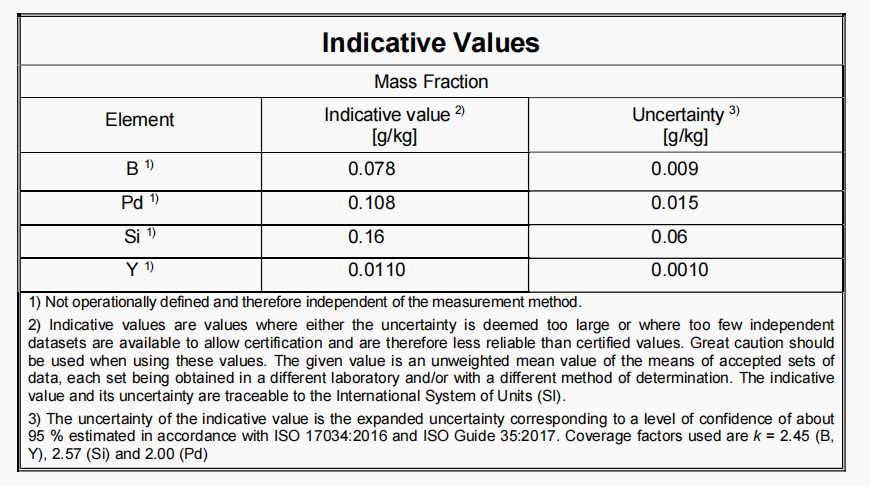

ERM-EB090a 鈦（圓盤(pán)）標(biāo)準(zhǔn)品主要目的是用于儀器的校準(zhǔn)和評(píng)估方法的性能，即，為了檢查分析結(jié)果/校準(zhǔn)的準(zhǔn)確性。

微量金屬測(cè)定的使用說(shuō)明：ERM-EB090a的氣缸表面在使用前應(yīng)通過(guò)拋光法進(jìn)行清洗。應(yīng)注意不要污染氣缸表面。該材料適用于發(fā)光放電質(zhì)譜和火花分析。

C、H、N和O的測(cè)定：必要時(shí)，應(yīng)使用冷卻的緩慢切割盤(pán)切割樣品，以避免加熱樣品。樣品在使用前需要進(jìn)行脫脂處理。這可以通過(guò)在1份濃縮HF+4份濃縮硝酸的混合物中浸泡5-10秒（直到可見(jiàn)反應(yīng)）來(lái)實(shí)現(xiàn)。然后用水沖洗三次，然后用丙酮和干燥。必須注意保持浸泡時(shí)間足夠短，以避免h-質(zhì)量分?jǐn)?shù)的增加。

非常小的H樣品攝入量(<100mg)，特別是與HNO3/HF蝕刻結(jié)合時(shí)，可能導(dǎo)致H值過(guò)高，因此對(duì)于H，建議樣品攝入量為150mg及以上。樣品攝入量大于150mg可能會(huì)導(dǎo)致N和o值過(guò)低。樣品清洗后應(yīng)用鑷子處理，以避免污染。

用作校準(zhǔn)劑：如果用于校準(zhǔn)，在估計(jì)測(cè)量不確定度時(shí)應(yīng)考慮到認(rèn)證值的不確定度。

儲(chǔ)存

ERM-EB090a 鈦（圓盤(pán)）材料應(yīng)在黑暗中儲(chǔ)存在18±5°C。
