NIST SRM 1979粒度分析用粉末衍射線輪廓（標準品）旨在通過粉末衍射實驗中的輪廓展寬程度來分析微晶尺寸。一個 SRM 1979 單元由兩個氧化鋅粉末樣品組成，第一個樣品的中值微晶尺寸約為 15 nm，第二個樣品的中值微晶尺寸約為60 納米。這些樣品在下文中分別稱為“15 nm 微晶”和“60 nm 微晶”。每個樣品包含大約 3 克裝在氬氣氣氛中的粉末。

SRM 材料是通過基于 Langford 等人報道的程序，通過草酸鋅的分解制備的。 [1]。調整特定的退火程序以產生上述兩個微晶尺寸范圍。粉末的衍射圖顯示了堆疊的效果Langford 等人觀察到的故障遵循 Warren [2] 開發的六邊形模型。對于 15 nm 和 60 nm 微晶，通過激光散射測量，這兩種粉末的中值粒徑分別為 2.8 μm 和 7.7 μm；因此，兩種粉末均由聚集的微晶組成。對由 X 射線粉末衍射數據確定的衍射線形狀和晶格參數的分析確定了兩種 SRM 材料在衍射特性方面是均勻的。

認證值：

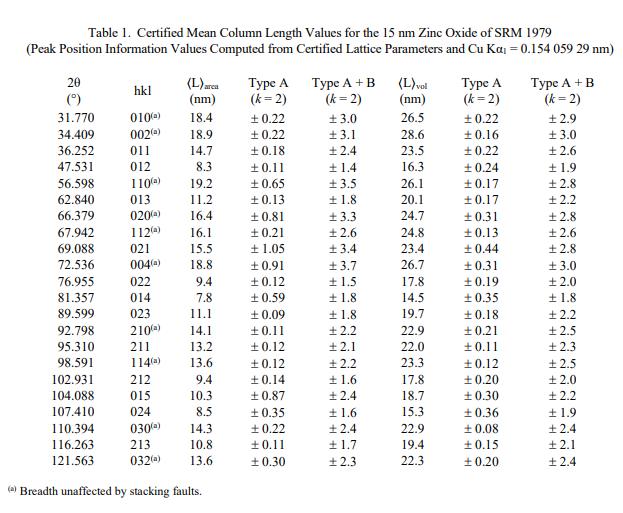

NIST 認證值是 NIST 對其準確性有最高置信度的值，因為所有已知或可疑的偏差來源都已被調查或考慮在內。被測量是經驗證的平均柱長，由 22 條衍射線的傅里葉分析確定，晶格參數為由 Pawley 分析確定。計量溯源性是國際單位制 (SI) 長度單位（以納米表示）。表 1 至表 4 中提供了認證值和不確定度，并根據 ISO/JCGM 指南 [3] 中描述的方法計算。

信息值：

通過數據細化獲得的微觀結構參數的信息值如表 5 所示。通過激光散射測定的粒度分布信息數據如圖 1 和圖 2 所示。考慮了信息值是一個 SRM 用戶會感興趣和使用的值，但沒有足夠的信息來充分評估與該值相關的不確定性，或者它是從有限數量的分析中得出的值。信息值不能用于建立計量溯源性。

認證到期：

NIST SRM 1979粒度分析用粉末衍射線輪廓（標準品） 認證在規定的測量不確定度內無限期有效，前提是按照本證書中給出的說明處理和儲存 SRM（參見“儲存和使用說明”）。不需要定期重新認證此 SRM。證書作廢如果 SRM 損壞、污染或以其他方式修改。這種材料會隨著暴露在濕氣中而降解。如果懷疑過度暴露，請停止使用。
