NIST SRM 1172 不銹鋼(標準品)以固體形式提供，主要用于光學發射和x射線光譜分析方法。另一種材料SRM123c以芯片形式提供，主要用于檢驗化學分析方法。

尺寸和冶金條件：

NIST SRM 1172 不銹鋼(標準品)樣品直徑為31mm(1/4英寸)，厚度為19毫米(3/4英寸)，在退火條件下發出。

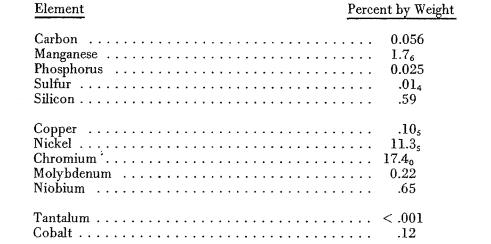

分析證明：

根據分析程序的結果，列出的元素值是當前對真實值的最佳估計。預計所列數值與真實值的偏差不超過：1在最后一個顯著數字中；對于一個訂閱圖，預計偏差不超過：5。根據均勻度檢驗的結果，估計樣本內部和樣本之間的最大變化小于上述精確值。

計劃、準備、測試、分析：

對于許多金屬SRM來說，需要以芯片的形式(主要用于化學分析方法)和固體(主要用于光發射和x射線光譜化學分析方法)的形式生產材料。在準備更新SRM 123 c(芯片形式)之前，還制定了提供這種材料的SRM 1172(固體形式)的計劃。

本標準的材料是在賓夕法尼亞州匹茲堡的美國鋼鐵公司的杜克納工廠準備的。在頂部和底部裁剪了一個選定的板條段，其余部分的中間縱1/3也被剪掉并丟棄。其余的板坯段被軋制成直徑約127毫米(5英寸)的圓圈，并退火。在NBS下，這些截面被切割到約89毫米(3 1/2英寸)，為化學SRM提供芯片。通過熱軋、退火和無心磨削，賓夕法尼亞州雷丁的木匠技術公司將剩余的原料加工成最終尺寸。
