NIST SRM 480 鎢20%鉬合金電子探針(標準品)一種由WIRC(1mm直徑)的w-20 wt%Mo合金的Corc組成的復合材料，鑲嵌在直徑為5mm的純Mo棒上，鍍有一層純鉬(1‘mm厚)，每種標準都有1mm厚。

化學分析采用NBS.兩種方法，第一種是離子交換分離，然后用重量法測定被點燃的氧化，得到W的8.5wt%的值，一次測定的標準偏差為0.3%(n=4)，平均值為21.5%，標準差為±0.2%(n=4)。采用硫氰酸鹽分光光度法測定鉬的含量。在該方法中，用Sn2還原Mo，用丁烯溶液穩定顯色體系。士的平均含量為21.7wt%，標準偏差為0.2wt%(=6)。分析師-E.R.Deardorff。

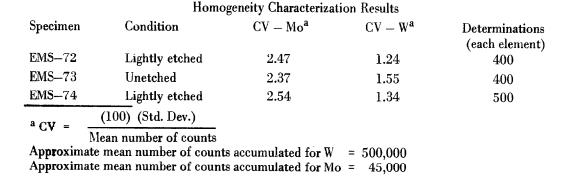

NIST SRM 480 鎢20%鉬合金電子探針(標準品)采用NBS電子探針，在工作電壓為20 kV，監測電流(與束流成正比)為2微安培，試樣電流為0.22微安培的條件下，對四種共離子棒樣品進行了均勻性測試。用LiF(W)和EDDT(Mo)單色儀-比例計數通道對W和Mo的Lu線進行了監測。每個通道的死亡時間為2.3微秒。X射線會聚角為52.5°.采用定量柵格掃描方法獲得了4個樣本中的3個樣本的同質性數據，并在下表中對其中3個樣本進行了分析。
